Continuando com minhas experimentações em projetos diferenciados, terminei nessa semana um projeto que comprei do Clayton Boyer, o Toucan. (http://www.lisaboyer.com/Claytonsite/toucanpage.htm) Projeto relativamente fácil de fazer se não fosse a parte eletrônica, que para mim é uma pedra no sapato. Para isso servi-me da ajuda de um amigo de Recife - PE, o professor Marcantonio Moraes, membro do forum Guia CNC que providenciou essa parte. Uma bobina, um imã neodímio (acabei tendo uma belíssima aula sobre este tipo de imã, que até então nem sabia que existia) e uma placa de controle. Montar o relógio foi moleza. Fiz todo em compensado e depois revesti, dando um aspecto de madeira maciça.
Quando mencionei sobre o empreendimento à alguém, esse alguém desdenhou dizendo que é um tipo de relógio não confiável e que não era preciso. Pois que, ele está funcionando desde segunda feira na minha cristaleira (restaurada pelo Tatu, membro do forum GDM ) e por incrivel que pareça, mantem-se extremamente pontual.
Gostei tanto do projeto que pretendo fazer outro para deixar no meu escritório.
Visite meu site para ver este relógio e outros, inclusive com tutoriais para montar o castelinho e o relógio de bolinhas www.relogiosdiferentes.com.br e muitas outras coisas muito bacanas.
Quero compartilhar o making off da montagem, veja as fotos:
Peças cortadas

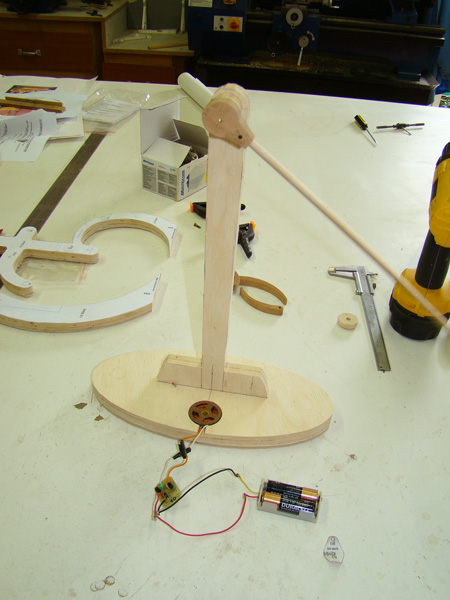

Testando o sistema eletrônico do pendulo.
A eletrônica acomadada em seus compartimentos.
Peças prontas com o painél já revestido.
Para ter acesso à placa, resolvi deixar o compartimento dela vazado para a parte de baixo da base, assim, se houver qualquer problema, eu posso remove-la e colocar outra no lugar.

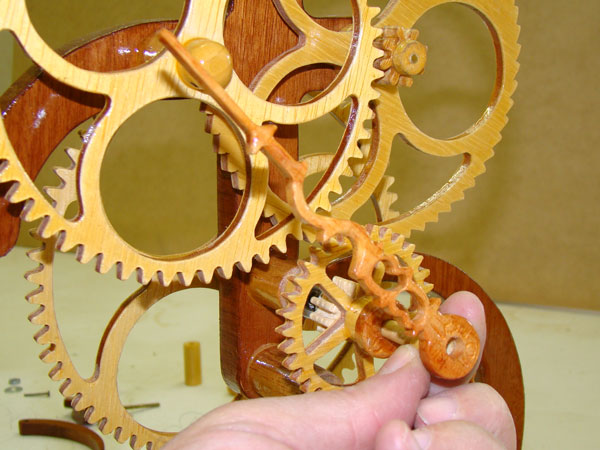

Todo o sistema dos ponteiros.
Dobradiça em madeira.

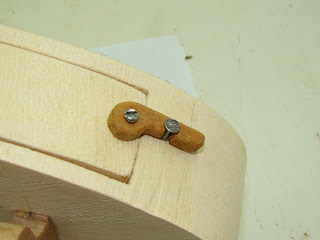

Fecho
Pêndulo modificado. Como fiz o painél em compensado de 15mm e com o revestimento ele acabou bem mais grosso do que pede o projeto (12mm), sendo assim, o pêndulo esbarrava na engrenagem pequena e resolvi fazer uma alteração.
Trabalho formidável! Você tem pretenção de ensinar este tipo de ofício? De qualquer maneira só posso dizer que é uma grande obra este seu trabalho! Parabéns!
Bom dia Flávio. Procurando imagens de engrenagens para ilustrar um cronograma no meu trabalho, encantei-me com a sua paixão por relógios artesanais e de madeira. Eu creio ter nascido para o segmento de relógios, onde desde os 8 anos. Aos 10 anos lembro-me de acompanhar meu pai em um trabalho que realizou de reforma do Relógio da Central do Brasil em 1974. Até hoje trabalho no segmento, com relógios de ponto e controles de acesso (www.pontodigitalnetwork.com.br). Gostei muito do relógio SERENO, com mostrador e ponteiros movimentado por esferas. Gostaria de saber de este produto é comercializado e o preço. Parabéns pela paixão. Um abraço. Flávio Martins flawine@gmail.com
Bom dia Flávio. Procurando imagens de engrenagens para ilustrar um cronograma no meu trabalho, encantei-me com a sua paixão por relógios artesanais e de madeira. Eu creio ter nascido para o segmento de relógios, onde desde os 8 anos. Aos 10 anos lembro-me de acompanhar meu pai em um trabalho que realizou de reforma do Relógio da Central do Brasil em 1974. Até hoje trabalho no segmento, com relógios de ponto e controles de acesso (www.pontodigitalnetwork.com.br). Gostei muito do relógio SERENO, com mostrador e ponteiros movimentado por esferas. Gostaria de saber de este produto é comercializado e o preço. Parabéns pela paixão. Um abraço. Flávio Martins flawine@gmail.com
Peças cortadas
Peças prontas com o painél já revestido.
Para ter acesso à placa, resolvi deixar o compartimento dela vazado para a parte de baixo da base, assim, se houver qualquer problema, eu posso remove-la e colocar outra no lugar.
Todo o sistema dos ponteiros.
Dobradiça em madeira.
Fecho
Minha assinatura.
